江油金融財富中心8部高層電梯3部低層電梯移動信號覆蓋
孫經理：15361695651
工作時間：周一至周日8:30-21:00
深圳市光明新區將石社區權炬高新科技園Ａ棟1201
時間：2019-6-20
地址：四川省江油市金融財富中心
需求：新建小區8部高層電梯，3部低層電梯，移動通話信號覆蓋
江油市金融財富中心，地處風景優美、氣候宜人的李白故居四川省綿陽市江油市。江油市常住人口約50萬，屬于一個縣級市的建設和規模。與中國其他城市的縣級城市發展勢頭一樣，一棟棟新樓盤和高樓林立，基礎設施建立和發展增長迅猛，對于通信設備建設和網絡覆蓋也有著強大的需求。

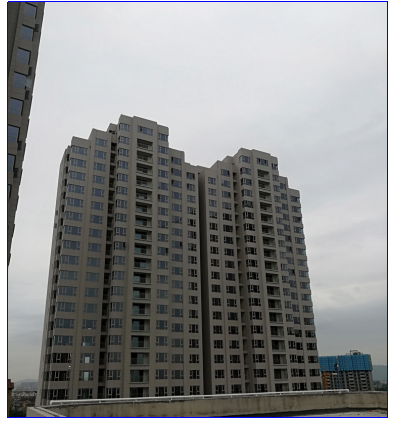

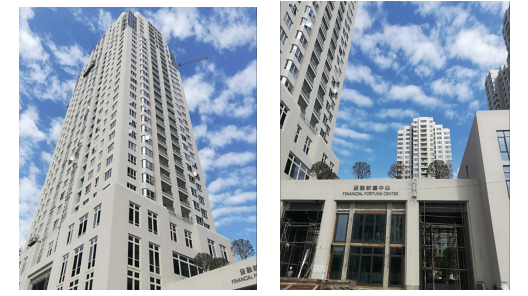

金融財富中心是一個即將入伙的新樓盤，該樓盤包括4棟28層以上的高層住宅建筑（8部高層電梯），和1棟8層樓的低層建筑，以及一個5層樓的臨街商鋪。整個樓盤在入伙交付的收尾階段，整個工程項目處于綠化、安防監控、通信設備和消防設施最后的沖刺施工階段。
基于三大運營商的通信設施覆蓋效率，無法滿足甲方的需求，而工程驗收階段迫在眉睫，工程方急需將信號盲區的電梯中，覆蓋移動通話信號，滿足小區基礎驗收和交付的條件。

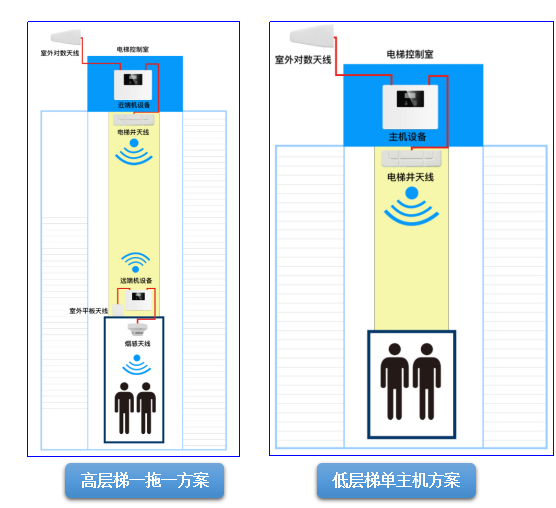

因此8部30層（地面28層，地下2層）的高層電梯采用本公司的一拖一設備方案做信號覆蓋；而三部低層電梯（2部8層，1部5層）則采用單設備信號覆蓋方案做施工解決。
高層梯，一拖一解決方案，采用無線接力的方式，即便樓層高達30層樓（井道長度超過100米），但是轎廂遠端機設備，采用增益動態調整方式，無論是轎廂在臨近頂部的28層，還是遠離頂部的-2層，均可滿足轎廂內手機信號覆蓋。
低層梯，由于樓層最高8層，井道長度不足30米，采用頂部高增益的電梯井天線覆蓋，依然可以滿足信號在井道內的覆蓋，并且可穿透轎廂金屬外殼，對轎廂內做到信號覆蓋。

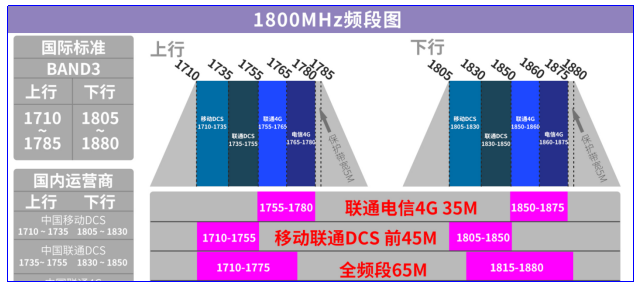

設備頻段選擇采用GSM900+1800M（前45M）的雙頻設備，該頻段選擇即可以采用移動的低頻通話頻段GSM900M，也可以采用高頻通話頻段DCS1800M頻段，無論后續移動運營商對于外部基站的如何動態調整，均不影響該方案后續的使用效果。并且前45M的1800M還同時兼容了移動正在升級的FDD-LTE1800M的移動4G設備頻段，即有可能用戶附帶贈送了移動4G信號的增強和覆蓋。即當用戶將手機開通和設置了VOLTE高清語音通話功能（4G通話功能），也可以良好的兼容。
安裝施工
每棟樓兩部高層梯，共用一個電梯設備間。

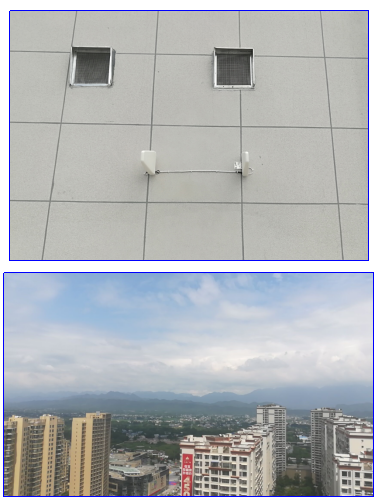

兩部高層梯的室外對數天線可安裝在電梯間的墻外，方向指向外部空曠環境，即可獲取到良好的900M和1800M信號源。

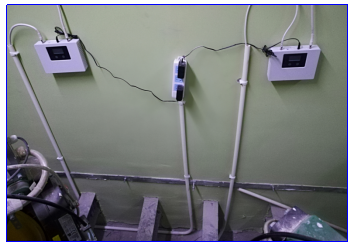

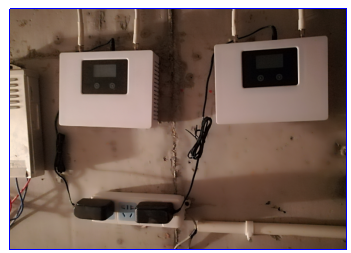

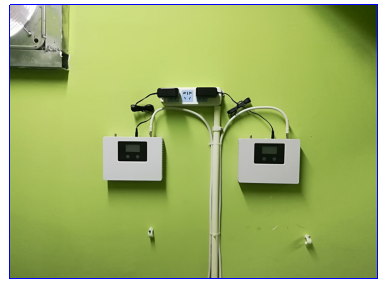

設備在電梯設備間中的施工安裝。設備掛墻，通訊線纜可穿管或者走設備間內的橋架做布線安裝。

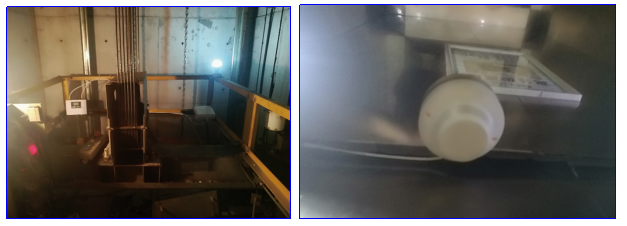

電梯井中的天線掛裝，走線必須符合電梯設備工程公司安裝要求。

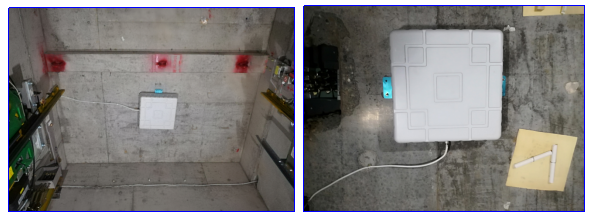

轎廂設備的安裝和走線需符合電梯設備公司安裝要求，走線必須穿管或者沿著橋架走線布控安裝。
設備調試
將每部近端機（電梯設備房內的設備），兩個工作頻段數值調試到最大的輸出功率，設備增益盡可能放開到50dB以上，降低設備增益壓縮和輸出壓縮，以保障信號在井道內的覆蓋效果最佳。

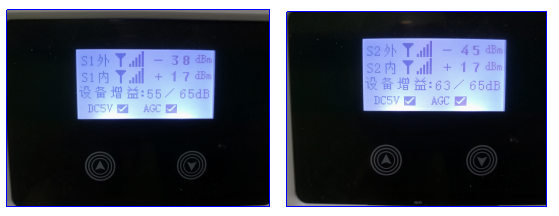

設備上S1表示GSM900M頻段，S2表示1800M頻段。上圖中，900M和1800M的輸出功率均達到+17dBm的滿功率輸出，設備的增益為55dBm和63dBm，均不會有很大的增益壓縮，該設備工作狀態和輸出效果均達到最佳功率和效率。

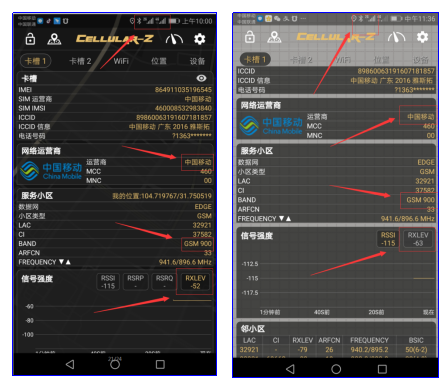

調試完畢設備，在電梯內上下行走中勘測信號。待機時信號手機信號強度為-52至-63dBm，信號強度滿格。

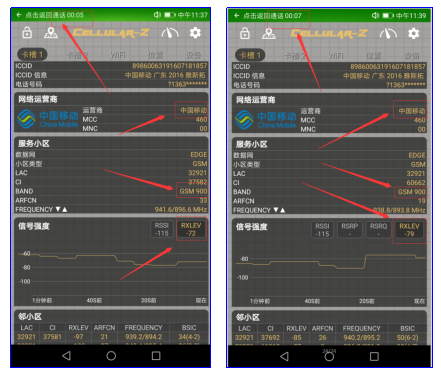

在電梯內通話信號測試，在電梯上下運行過程中，信號強度均在-72至-79dBm之間，信號強度滿格，通話清晰流暢。

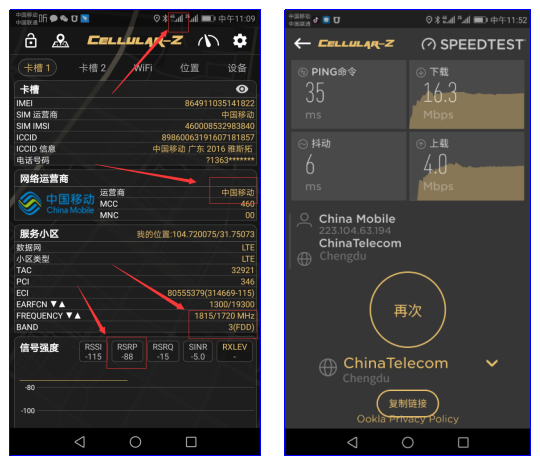

正如方案設計之初考慮到的情況，在電梯內打開移動4G信號勘測，可測試到移動FDD1800M的信號強度增強覆蓋，并且信號強度RSRP為-88，上網信號良好。電梯內測試下行16M，上行4M，完全可以滿足電梯內的4G上網網速需求。
項目總結
作為移動單一運營商的信號覆蓋項目，為了考慮長遠的使用，在通話信號采用GSM900+1800M（前45M）為最佳頻段組合。若客戶需求為通話+上網，為了長遠的考慮，不僅僅用1800M的FDD-LTE就可以了，而應該考慮到運營商后續設備的調整和升級，則采用移動更多的頻段組合為最佳，采用GSM900+DCS1800+TDD1900/TDD2300/TDD2600（自動選擇）的移動全頻段組合選擇，方能滿足當下和滿足未來的信號使用需求。
高層電梯的一拖一方案，設備調試簡單，施工簡易，為當下電梯覆蓋方案中的最優選擇。
